氣動三片式球閥Q611F采用AT或GT系列執行器搭載內螺紋、卡箍、焊接型三片式球閥，閥座采用彈性密封結構，密封可靠，啟閉輕松。三片式氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。
產品參數
|
氣動三片式球閥技術參數
|
|
公稱通徑
|
DN10～100mm
|
|
連接方式
|
內螺紋、卡箍、焊接
|
|
氣缸配置
|
AT系列、GT系列
|
|
氣缸形式
|
雙作用、單作用（彈簧復位）
|
|
控制方式
|
開關型、調節型、三段式（開度可選）
|
|
公稱壓力
|
16、25、40、64bar（如需更高壓力訂貨時請注明）
|
|
氣源壓力
|
4-7Mpa
|
|
介質溫度
|
W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
|
|
環境溫度
|
標準型:-20~80℃
|
|
閥體材質
|
碳鋼（C）、不銹鋼（P4、P6）
|
|
密封材質
|
PTFE ,PPL,合金鋼
|
安裝尺寸
|

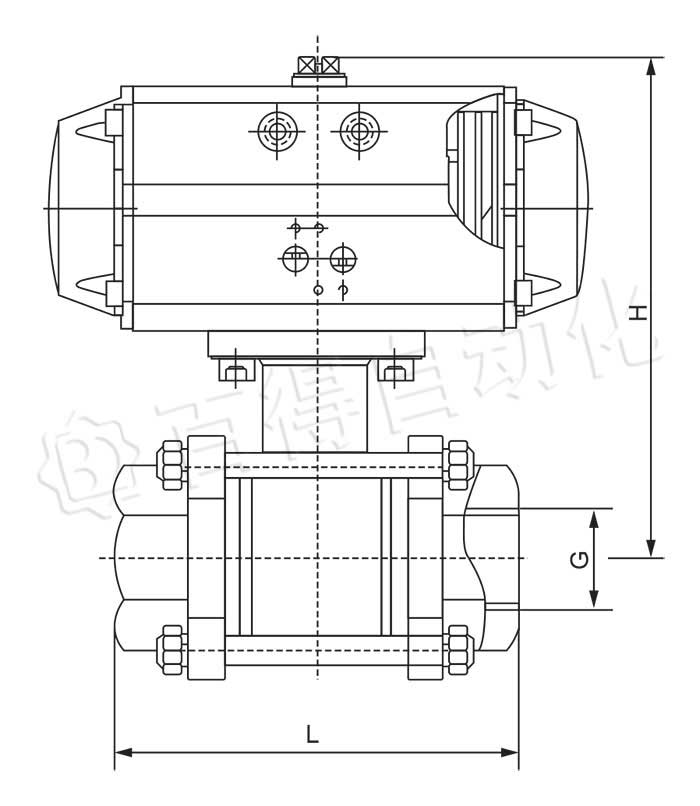

氣動三片式球閥Q611F主要外型及連接尺寸
|
|
尺寸規格
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
|
G
|
1/2”
|
3/4”
|
1”
|
1-1/4”
|
1-1/2”
|
2”
|
2-1/2”
|
3”
|
4”
|
|
L
|
60
|
67.5
|
73
|
90
|
97.5
|
112
|
132
|
156
|
196
|
